STB-15シリーズ

荷重調整はハンドル操作で工具不要。工具の吊下げ重さを無くし、作業効率UP!

STB-15シリーズ

●ナイロンコーティングを施したワイヤーで耐久性・静粛性・安全性を確保

●ダイヤル式ハンドルの採用で荷重調整の操作性を向上

●本体色は選べる2色(イエロー/ホワイト)

仕様一覧表

型式 吊下能力 (㎏) ストローク (m) ワイヤー仕様 本体色 落下防止機構 質量 (約㎏)
STB-15A 0.5~1.5 1.3 外径Φ2.1mm ナイロンコーティング イエロー 0.5
STB-15AW ホワイト
STB-15B※1 イエロー
STB-15BW※1 ホワイト

※1 STB-15BとSTB-15BWの吊金具はアイボルト仕様です。

寸法図

STB-15シリーズ

POINT

(1)荷重調整用ハンドル

ダイヤル式ハンドルの採用により、レンチ・スパナ等の工具が不要です。

POINT

(2)ナイロンコーティングワイヤーとジュラコンドラム

ワイヤーにはナイロンコーティングを施し、安全性・静粛性・耐久性をUPさせました。 ドラムはジュラコン樹脂を採用し、ドラムからの鉄粉・錆等の発生を抑え、耐摩耗性と軽量化を向上させました。

ラインナップ

アイボルト仕様

吊下げ金具がアイボルトになっています。 設置場所に応じて選定して下さい。 適用型式/STB-15B・STB-15BW

ラインナップ

オプション

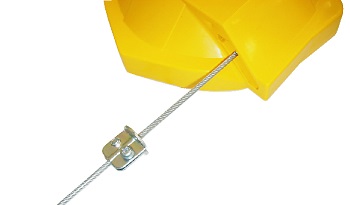

ケーブルストッパー STP-1

吊下げた工具を任意の高さに止める事ができます。

オプション

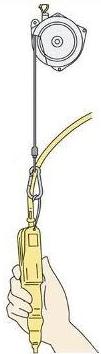

使用例

使用例

注意事項

※取扱説明書をよく読み、正しくお使い下さい。 ※The products under the mark Reelex are not for export.
