製品情報 - 新型電動ホースリール - オイル用

オイル用

これまでにない軽さ!ホースの引き出し・巻取りがラクになった電動大型ホースリール。

オイル用

カンタン操作で、面倒だったホースの出し入れがとてもスムーズに。 安全にも細心の配慮これからの大型ホースリールのスタンダードへ。

●ホースの引き出し・巻取りに電動モーター式を採用

●細部に配慮した設計で低コスト化と小型軽量化を同時に実現

●手を離せばすぐにストップするモーメンタリースイッチを採用

●巻取り力の最適化によって手の力でホースが止まる安全設計

●オプションの制御盤と操作スイッチが自由に選択可能

仕様一覧表

型式 流体 ホース仕様 最高使用圧力 (Mpa) 主な仕様 接続金具 取付 場所 寸法 図 質量 (約㎏)
内径 (Φmm) 長さ (m) 材質 一次側 二次側
ORE-2520 軽油 重油 ガソリン※1 灯油 25.4 20 ゴム 0.50 【モータ】 ・安全増防爆型 ・出力:100W ・極数:4P ・定格電源:AC200V3相-50/60㎐ ・定格時間:連続 ・屋内型 【ホース巻取り速度】 ・約20m/min 【安全装置】 ・ホース過引き出し防止センサー ・トルクリミッター Rc1 R1 (1) 125
ORE-2530 30 133
ORE-2540 40 142
ORE-2550 50 150
ORE-3220 31.8 20 Rc1 1/4 R1 1/4 (2) 146
ORE-3230 30 156
ORE-3240 40 167
ORE-3250 50 178

※1 バイオガソリンは使用不可です。

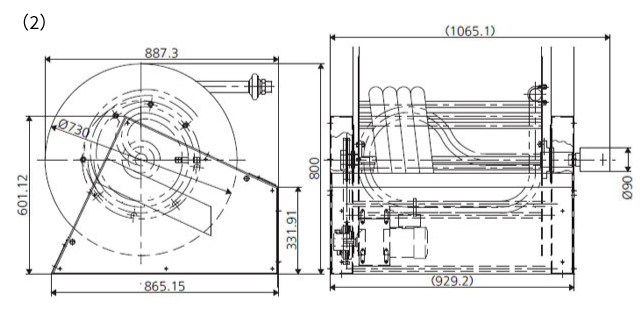

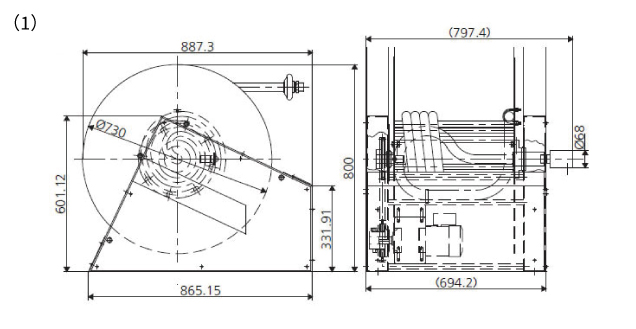

寸法図

オイル用
オイル用

POINT

ホースの送り出し、巻取りが電動モーター式なので、労力軽減に貢献

各種操作スイッチの出ボタン・戻ボタンによってホースの送り出しと巻取りができます。

POINT

オプション

制御盤と操作部の組み合わせは用途や使用場面に合わせて自由に選択可能

■制御盤

オプション

■操作スイッチ

注1)ご用命の際は制御盤と操作スイッチの組合せ内容をお知ら下さい。 注2)盤面スイッチのみの操作も可能です。 注3)電源コードにプラグは付属しておりません。 注4)電源コードおよび制御盤から本体、制御盤から各操作スイッチまでの コード長は10mです。 注5)制御盤は全仕様において防爆仕様ではありません。 注6)電動ホースリール本体のみのご注文も承ります。

+αの特注対応

屋外仕様、天井取付等、ニーズに合わせた特注対応が可能

+αの特注対応

使用例

使用例

動作シーン

無線リモコンで操作する場合

動作シーン

有線リモコンで操作する場合

フットスイッチで操作する場合

注意事項

1. 配管はフレキシブルチューブまたは、メインホースと同等のホース(補助ホース)を継手として、余裕を持って固定配管へと接続して下さい。(固定配管はトラブルの原因になります) 2. 標準仕様の設置は屋内の床面として下さい。 3. ホース引出し時は、ドラム内でホースがたるまない様にして下さい。 4. ホース引出し時は、ホースを全て引出した場合でもドラム内にホースを最低1巻き以上残して下さい。 5. ホース巻取り時は、ホースがドラム内で乱巻きにならない様、手でさばいて下さい。   ※乱巻きとは、ホースが規則正しく巻かれない状態をいいます。 6. スイッチはモーメンタリースイッチを使用しております。スイッチを押している間のみ作動し、指を離すとその位置で停止します。 7.取扱説明書をよく読み、使用方法を理解した上で正しくお使い下さい。 8.The products under the mark Reelex are not for export.

注意事項
